计网单元实验二

大实验二

交换机的基本配置及Telnet配置

交换机的几种模式配置

模式	提示符	进入方法	主要功能	退出 / 返回
用户 EXEC 模式 (User EXEC)	Switch>	控制台 / Telnet/SSH 登录	基础查看（ping、show）、测试	logout / quit
特权 EXEC 模式 (Privileged EXEC)	Switch#	用户模式下：enable	详细查看、调试、保存、重启、文件管理	disable (返回用户)
全局配置模式 (Global Config)	Switch(config)#	特权模式下：configure terminal (conf t)	配置主机名、密码、VTP、ACL、路由等全局参数	exit (返回特权) / end (直接回特权)
接口配置模式 (Interface Config)	Switch(config-if)#	全局模式下：interface <接口> 例：int GigabitEthernet0/1	配置端口 IP、双工、速率、VLAN、Trunk	exit (返回全局)
Line 配置模式 (Line Config)	Switch(config-line)#	全局模式下：line <类型> <编号> 例：line console 0 / line vty 0 15	配置控制台、虚拟终端（Telnet/SSH）的登录密码、超时	exit (返回全局)
VLAN 配置模式 (Config-vlan)	Switch(config-vlan)#	全局模式下：vlan <VLAN号>	创建 / 修改 VLAN 名称、状态	exit (返回全局)

模式的切换路径
用户模式 >> 特权模式 >> 全局模式 > 接口配置模式/Line配置模式/vlan配置模式

Telnet

Telnet 是一种远程登录协议，属于TCP/IP协议簇，用来通过网络登录到另一台计算机 /网络设备（如交换机、路由器、服务器），像在本地一样操作它。

实验配置

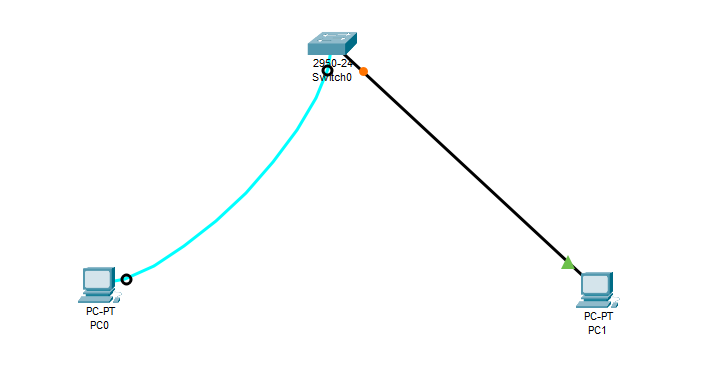

线路

PC0: RS232接口 -> switch: console
PC1: FastEthernet0 -> switch: FastEthernet0/1

PC配置

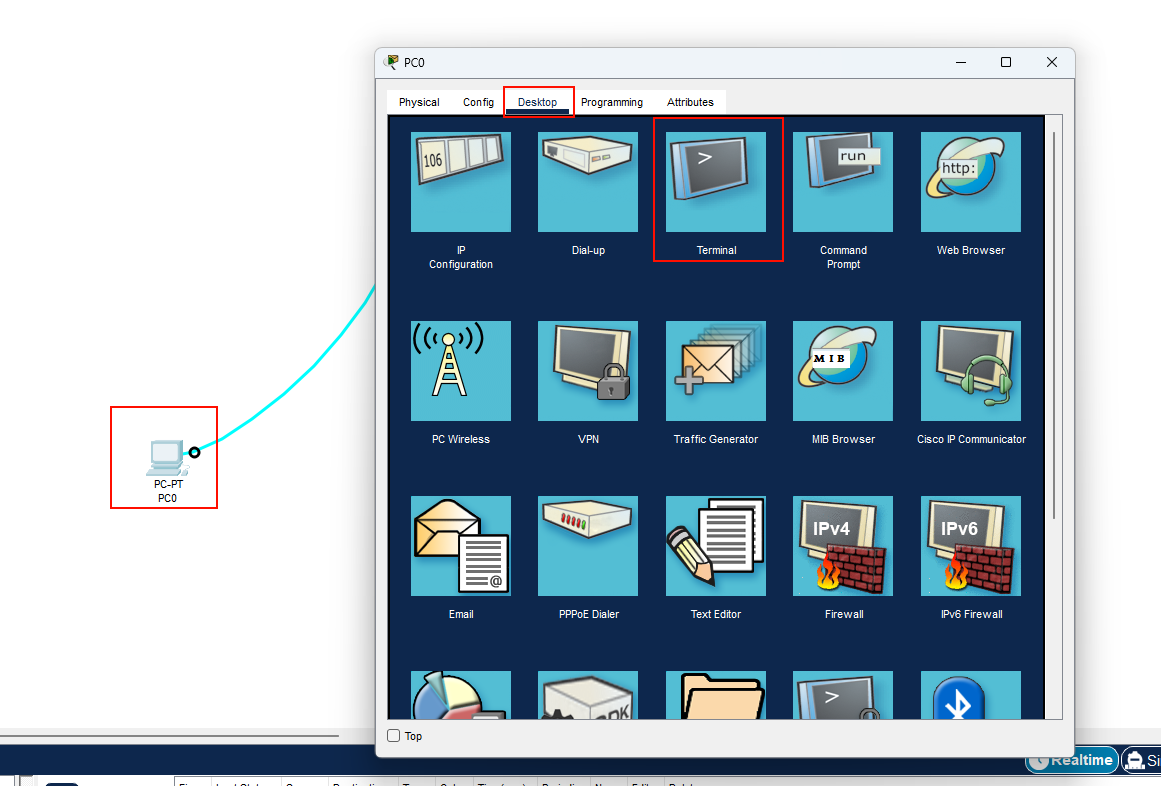

PC0的console控制

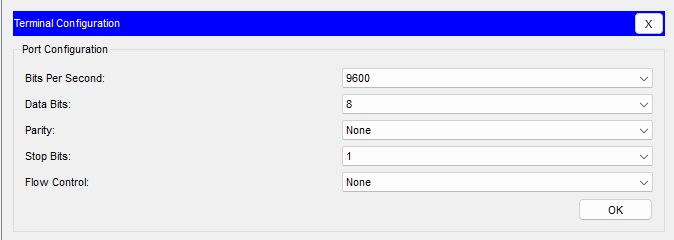

console口参数配置

• 波特率：9600
• 数据位：8
• 停止位：1
• 校验位：无
• 流控：无

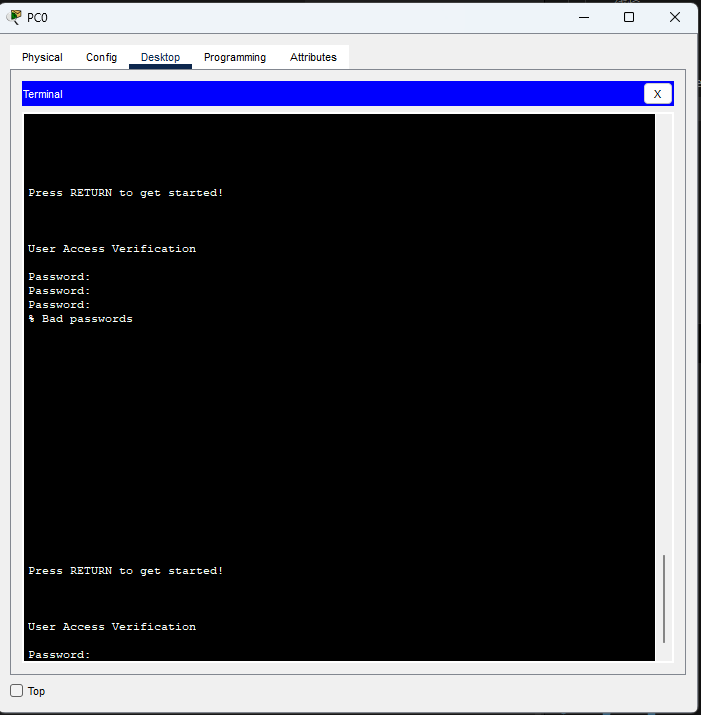

注意：截图时已配置完密码配置，无伤大雅
和linux一样，不管是console口登录还是交换机的CLI登录输入密码都是没有回显的

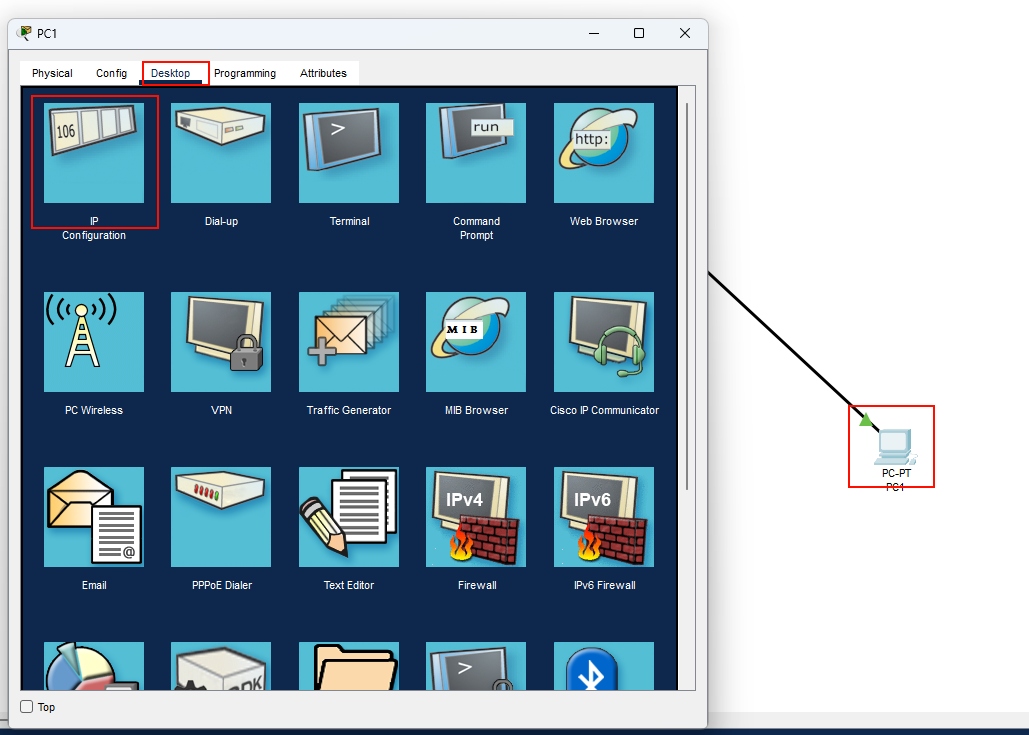

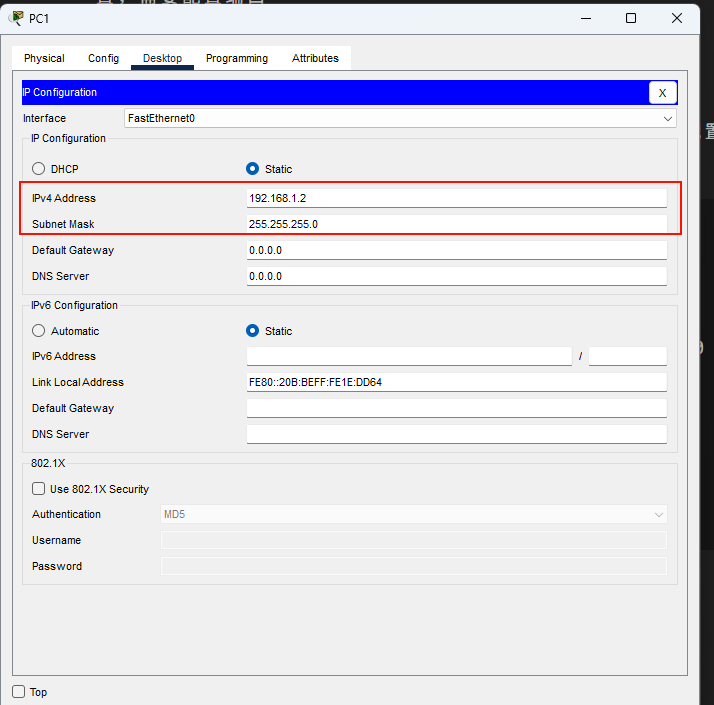

PC1的IP配置

交换机console或CLI配置

有两种方式

1. 交换机CLI
2. pc的console控制

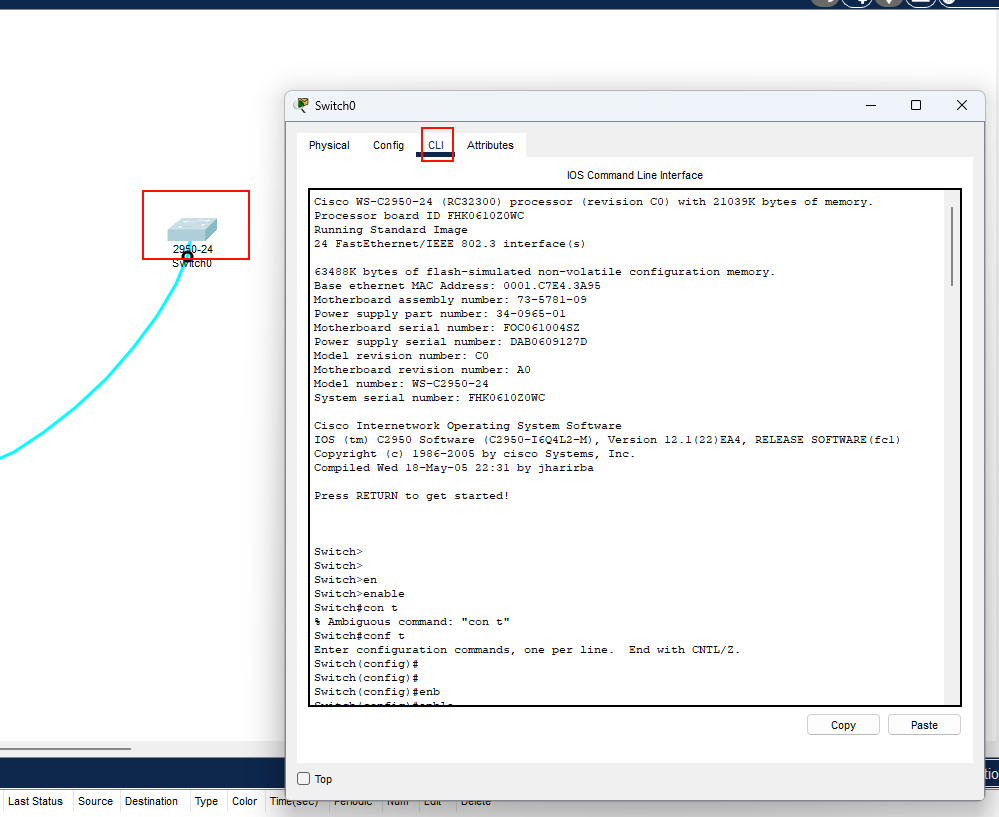

交换机CLI

配置命令

下面两种命令在CLI和console上实现都可以

//进入特权模式
Switch> enable

//进入全局模式
Switch# config terminal

//配置特权模式的密码为test
Switch(config)# enable password test

//配置console口
Switch(config)# line console 0

//配置console口的密码为test1
Switch(config-line)# password test1

//开启登录验证
Switch(config-line)# login

//退出`console`口的配置模式
Switch(config-line)# exit

命令配置密码完毕后会有两道密码配置

1. console口密码
   不管是在交换机的CLI上配置还是在pc的console口上配置都需要先使用console的密码进行登录
2. 进入特权模式的密码

telnet登录

上述已经完成了交换机的console口登录，但是console口只能使用console线在本地实现交换机控制，如果想通过网络来实现交换机的配置就需要Telnet的配置

//进入特权模式
Switch> enable

//进入全局模式
Switch# config terminal

//配置虚拟终端 0 4表示可以容纳五个虚拟终端
Switch(config)# line vty 0 4

//配置Telnet登录密码为test2
Switch(config-line)# password test2

//开启 Telnet 登录验证
Switch(config-line)# login
Switch(config-line)# exit

现在命令已经完成了telnet的登录验证设置，但是交换机和pc1之间的端口还没配置，需要配置端口

端口配置

2950-24是一个二层交换机，没有ip地址，但是可以通过vlan1配置一个虚拟网口实现telnet登录

//全局模式下 进入vlan1,也就是虚拟接口
Switch(config)#interface vlan1

//配置虚拟接口的IP地址
Switch(config-if)# ip address 192.168.1.1 255.255.255.0

//开启接口
Switch(config-if)#no shutdown

//退出接口模式
Switch(config-if)exit

PC端telnet登录

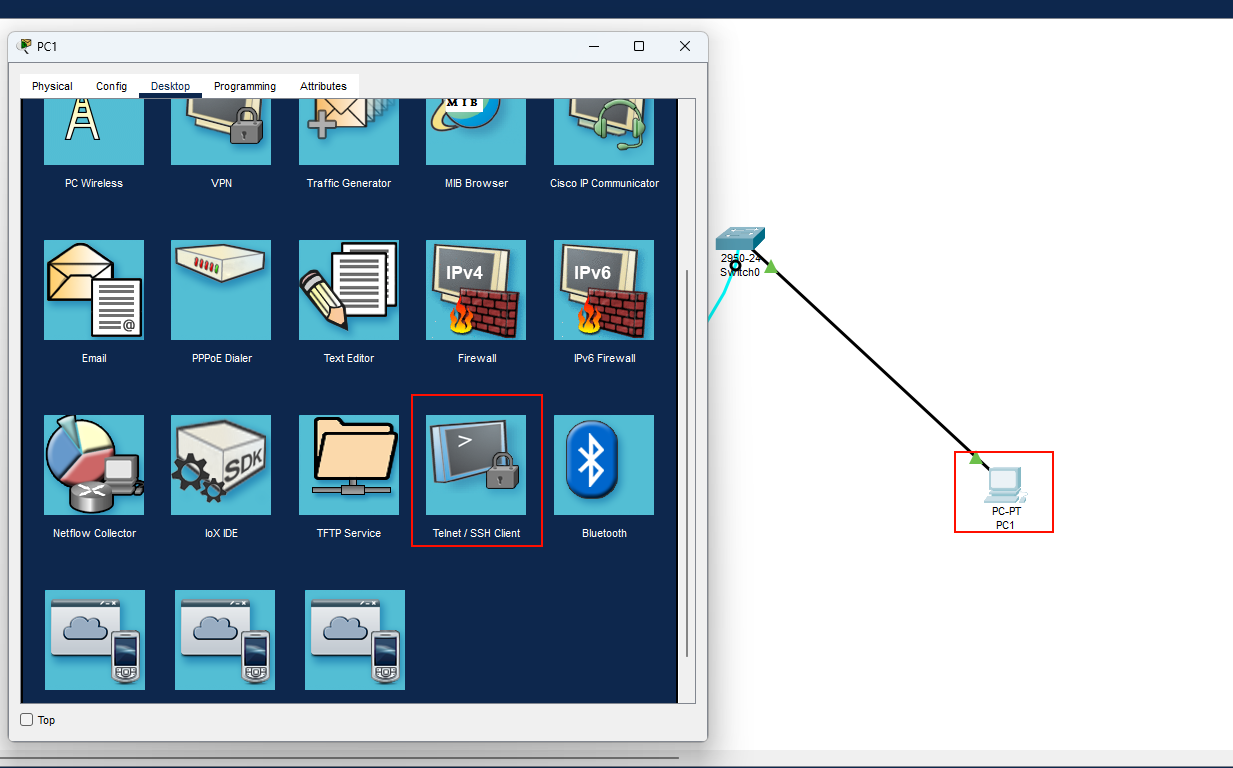

打开PC1

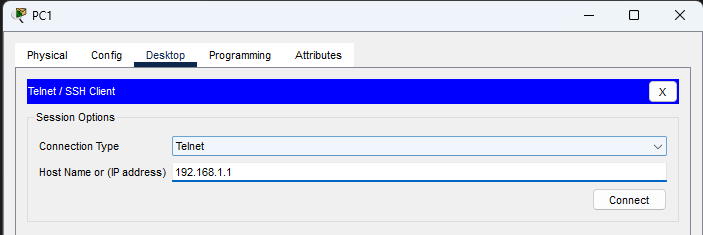

Telnet输入交换机的ip地址

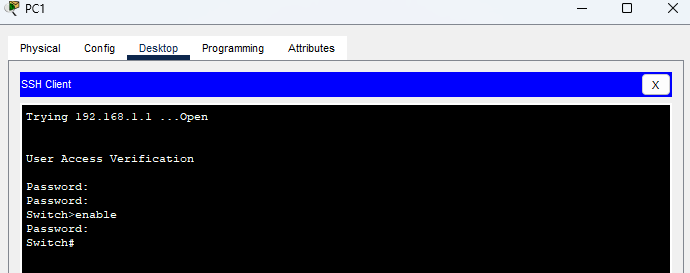

命令配置密码完毕后会有两道密码配置，密码同样不会有回显

1. telnet密码
2. 进入特权模式的密码
