ICMP包分析

ICMP

原理

ICMP协议核心原理

  1. ICMP协议全称Internet Control Message Protocol（互联网控制报文协议），工作在网络层，是IP协议的“配套协作者”，不直接承载用户数据
  2. 核心作用是：检测网络连通性、反馈通信错误、传递控制信息
  3. 核心特点：无连接、无端口（区别于TCP/UDP），报文直接封装在IP数据报的数据字段中传输，IP首部中的协议字段值为1（IPv4），标识其载荷为ICMP报文
  4. 我们常用的“ping”命令，本质就是基于ICMP协议实现的
    • ping请求=ICMP Echo Request
    • ping响应=ICMP Echo Reply
  5. 核心分类：ICMP报文分为两大类
    • 差错报文（如目标不可达、TTL超时）
    • 查询报文（如Echo请求/ 响应、时间戳请求/响应）
    • 实验中最常用、最易捕获的是查询报文中的Echo请求和响应

命令

1
ping [IP]

Identification(标识)

Identification字段的唯一使命就是：让接收方能够准确识别出哪些分片属于同一个原始数据包，从而把它们重新拼回完整的数据包。

Flags(标志位)

  1. DF 位（不分片标志）：网络排错的关键
  • 核心作用：告诉网络中的所有路由器：”这个数据包绝对不能被拆分，要么完整转发，要么直接丢弃”。
  • 为什么 TCP 默认设置 DF=1：
    TCP 是面向连接的可靠协议，它自己会在传输层进行分段（Segment），保证每个 TCP 段加上 IP 首部后不超过默认 MTU（1500 字节）。如果允许 IP 层再分片，一旦某个分片丢失，整个 TCP 段都需要重传，效率极低。
  • 路径 MTU 发现（PMTUd）原理：
    当路由器收到一个 DF=1 但大小超过出接口 MTU 的数据包时，会丢弃该包，并向源主机返回一个ICMP错误消息：”需要分片但DF位已设置（Type 3, Code 4）”。源主机收到后，会自动减小发送的数据包大小，直到找到整条路径上的最小 MTU。
  1. MF位（更多分片标志）：判断分片是否结束
  • MF=1 明确表示：”这不是最后一个分片，后面还有数据”。
  • MF=0 有两种可能：
    1. 这是一个完整的、没有被分片的数据包（片偏移 = 0）
    2. 这是最后一个分片（片偏移 > 0）
  • 关键判断：必须结合 片偏移（Fragment Offset 字段才能区分这两种情况。只有当MF=0 且 片偏移=0时，才是完整的数据包。

Protocol(协议)

互联网是分层设计的，每一层只负责自己的工作：

  • IP层（网络层）：负责把数据包从源主机送到目的主机
  • 上层协议（传输层 / 网络层控制协议）：负责处理数据包里的具体内容

Protocol 字段的唯一使命就是：在 IP 层完成投递后，准确地将数据 “转交给” 正确的上层协议处理程序。

协议号（十进制） 协议名称 英文全称 典型应用
1 ICMP Internet Control Message Protocol ping、traceroute、网络错误通知
6 TCP Transmission Control Protocol HTTP、HTTPS、SSH、FTP、SMTP
17 UDP User Datagram Protocol DNS、DHCP、视频直播、游戏、语音通话
2 IGMP Internet Group Management Protocol 组播通信
4 IP-in-IP IP Encapsulation within IP VPN 隧道
41 IPv6 IPv6 Encapsulation IPv6 over IPv4 隧道
47 GRE Generic Routing Encapsulation VPN 隧道、PPTP
50 ESP Encapsulating Security Payload IPsec VPN（加密）
51 AH Authentication Header IPsec VPN（认证）
89 OSPF Open Shortest Path First 内部网关路由协议
112 VRRP Virtual Router Redundancy Protocol 虚拟路由器冗余协议

Fragment Offset(片偏移)

  • MTU=1500 字节：指的是整个 IP 数据包的最大长度，包括20 字节的 IP 头部和1480 字节的数据部分
  • 片偏移：只计算数据部分在原始 IP 数据报中的偏移量，不包含 IP 头部
  • 片偏移单位：RFC 791 规定片偏移以8 字节为单位

ICMP包分析

  1. 打开wireshark抓包功能
  2. 随便ping局域网ip或者域名
  3. 停止抓包

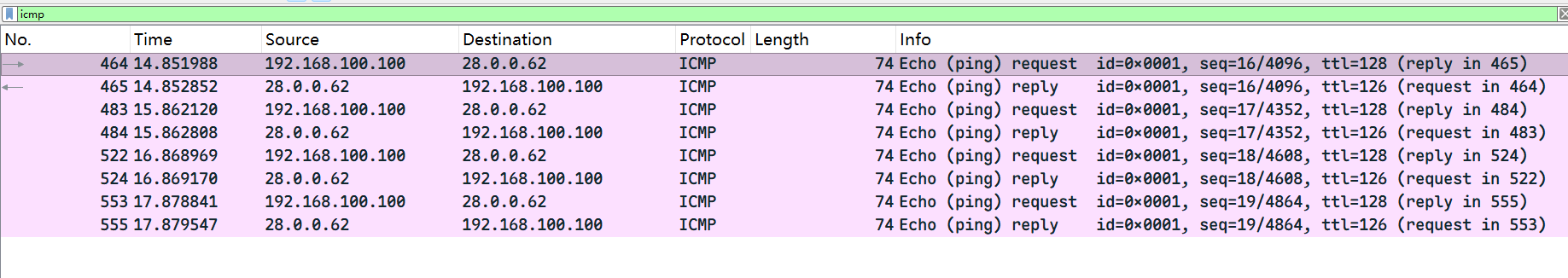

在捕获过滤器中输入icmp，筛选出来8个包，4个请求包和4个响应包一一对应

ICMP请求包

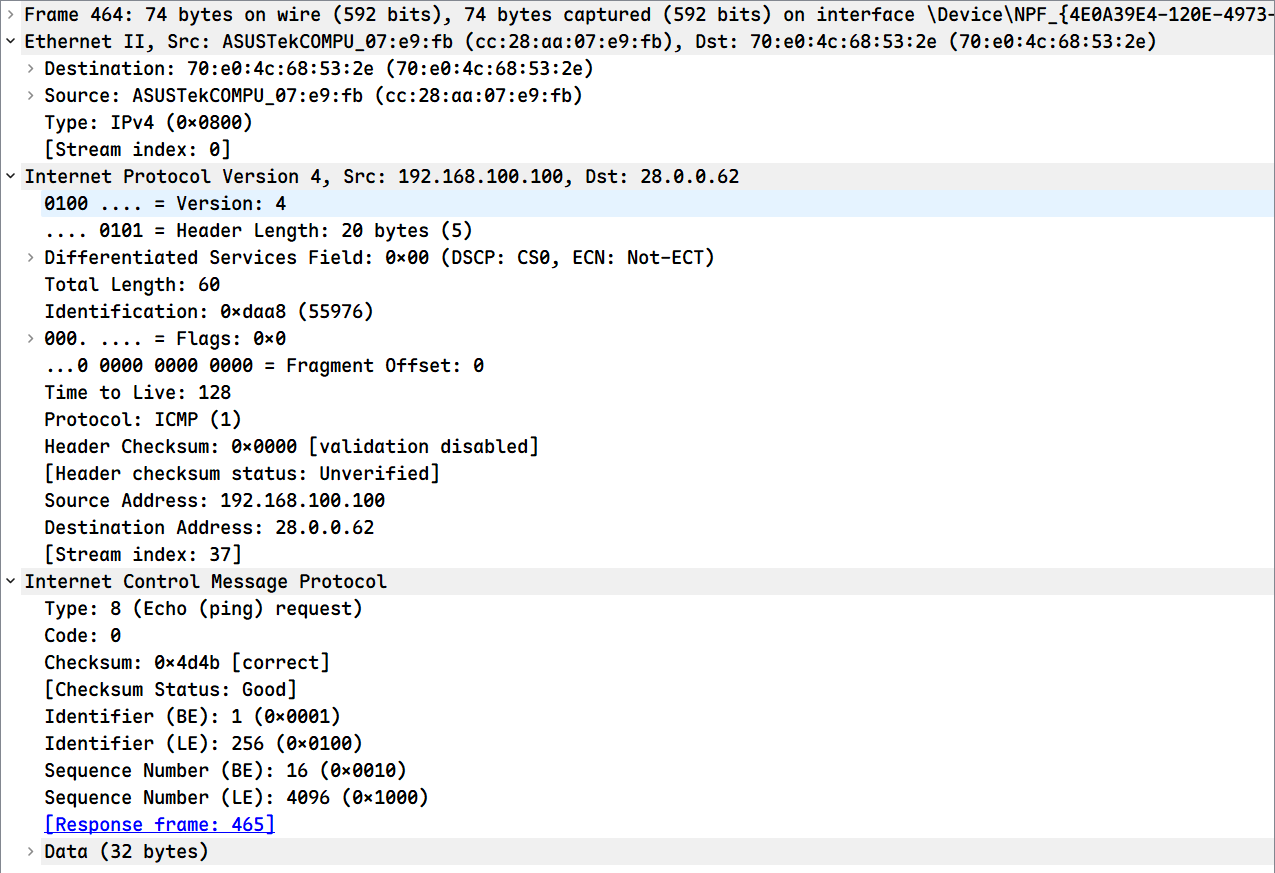

Info：Echo (ping) request id=0x0001, seq=16/4096, ttl=128 (reply in 465)

Ethernet II(数据链路层):

  1. Destination: 70:e0:4c:68:53:2e (70:e0:4c:68:53:2e)
    • 目的MAC地址(目标IP对应的MAC，来自ARP缓存)
  2. Source: ASUSTekCOMPU_07:e9:fb (cc:28:aa:07:e9:fb)
    • 源MAC地址，即自己的MAC地址
  3. Type: IPv4 (0x0800)
    • 类型字段，该数据帧是IPv4数据包

Internet Protocol Version 4(网络层IPv4):

  1. Version: 4
    • IP版本
  2. Header Length: 20 bytes
    • IP头部长度
  3. Differentiated Services Field: 0x00
    • 服务类型，默认0，无特殊
  4. Total Length: 60
    • IP数据包总长度(20头部+40ICMP报文)
  5. Identification: 0xdaa8 (55976)
    • 标识
  6. Flags: 0x0
    • 标志位,当前无分片
  7. Fragment Offset: 0
    • 片偏移，0表明是没有分片或者分片的最后一片，再结合标识位来看该数据包未被分片
  8. Time to Live: 128
    • 生存周期
  9. Protocol: ICMP (1)
    • 协议，封装的是上层的ICMP协议
  10. Header Checksum: 0x0000 [validation disabled]
    • 首部校验和，验证IP首部完整性
  11. Source Address: 192.168.100.100
    • 源IP
  12. Destination Address: 28.0.0.62
    • 目的IP

Internet Control Message Protocol(ICMP层)

  1. Type: 8 (Echo (ping) request)
    • 类型字段，值为8，表示”ICMP Echo请求”
  2. Code: 0
    • 配合Tpye使用，Type=8时，code只能为0
  3. Checksum: 0x4d4a [correct]
    • 校验和，correct标识正常
  4. Identifier (BE): 1 (0x0001)
    • 标识标志，用于匹配请求和响应（请求和响应的Identifier必须一致）
  5. Identifier (LE): 256 (0x0100)
    • 标识标志的小端模式，不用管，可忽略
  6. Sequence Number (BE): 17 (0x0011)
    • 序列号，用于标识第几个请求包（ping默认发送4个，序列号依次为1、2、3、4）
  7. Sequence Number (LE): 4352 (0x1100)
    • 小端模式，不用管，可忽略
  8. Data (32 bytes)
    • 数据部分，默认长度64字节，内容无实际意义

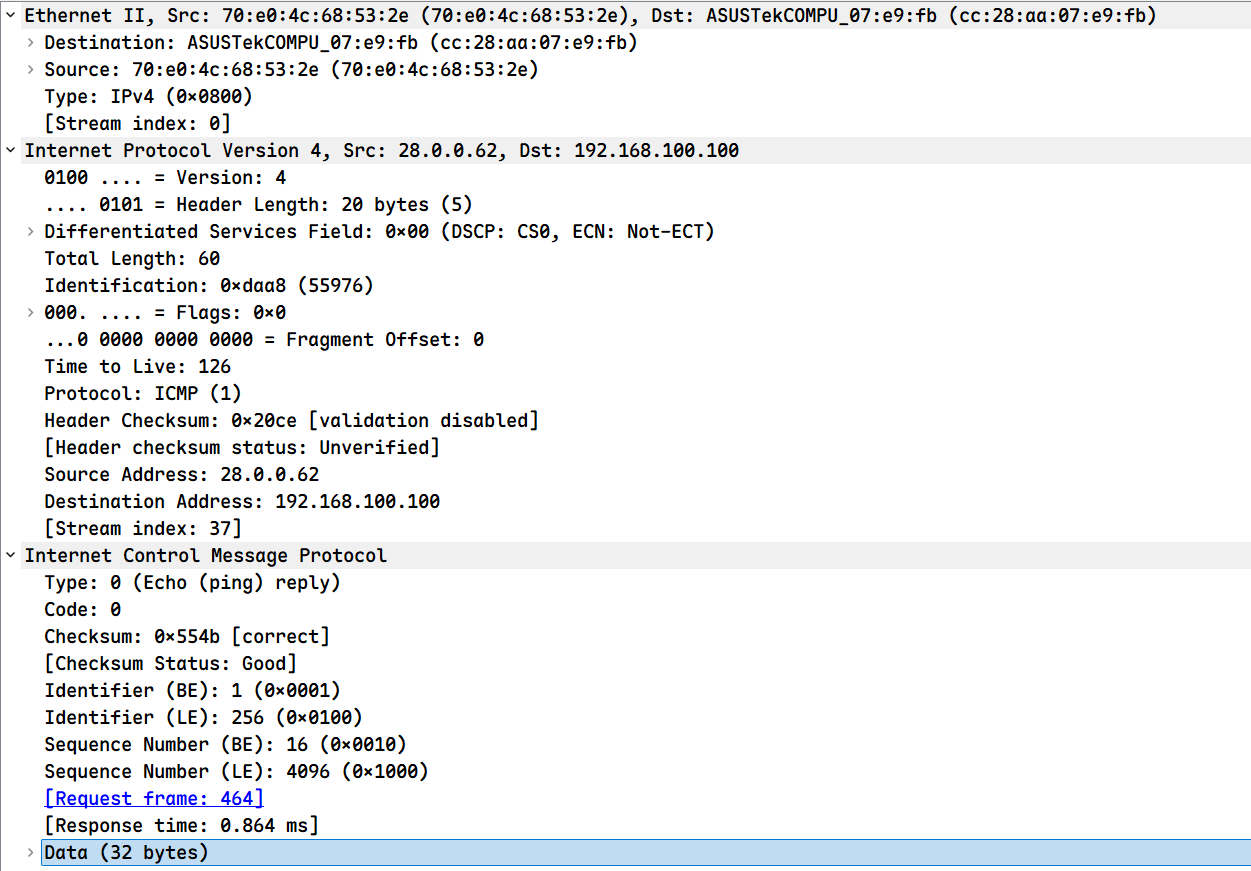

ICMP响应包

Ethernet II(数据链路层):
其他没啥区别
目的地址和源地址反过来

Internet Protocol Version 4(网络层IPv4):
其他没啥区别
目的地址和源地址反过来

Internet Control Message Protocol(ICMP层)

  1. Type: 8 (Echo (ping) request)
    • 类型字段，值为0，Type=0对应响应
  2. Code: 0
    • 配合Tpye使用，Type=8时，code只能为0
  3. Checksum: 0x554b [correct]
    • 校验和，correct标识正常
  4. Identifier (BE): 1 (0x0001)
    • 标识标志，和请求包的Identifier一致，确保这是对序号1请求包的响应
  5. Sequence Number (BE): 17 (0x0011)
    • 和请求包的序列号一致，对应第一个请求包的响应
  6. Data (32 bytes)
    • 数据部分，和请求包的数据部分完全一致

分片

wireshark捕获过滤：ip.flags.mf == 1 or ip.frag_offset > 0

关于分片主要是Internet Protocol Version 4(网络层IPv4)中Identification，Flags，Fragment Offset,Total Length,Header Checksum的区别

字段 普通 ICMP 包（你的抓包） 分片 ICMP 包（非最后一个分片） 分片 ICMP 包（最后一个分片）
Flags (标志位) 0x00（MF=0, DF=0） 0x01（MF=1, 表示 “还有更多分片”） 0x00（MF=0, 表示 “这是最后一个分片”）
Fragment Offset (片偏移) 0（无分片） 非 0 值，以 8 字节为单位，表示该分片数据在原始包中的起始位置 非 0 值，最后一个分片的偏移
Identification (标识) 唯一标识该数据包 与原始包完全相同，所有分片共享此 ID 与原始包完全相同
Total Length (总长度) 60 字节（整个包长度） 1500 字节（MTU 最大值，20IP 头 + 1480 数据） 小于 1500 字节（剩余数据 + 20IP 头）
Header Checksum 整个 IP 头的校验和 每个分片独立计算（因片偏移不同） 每个分片独立计算

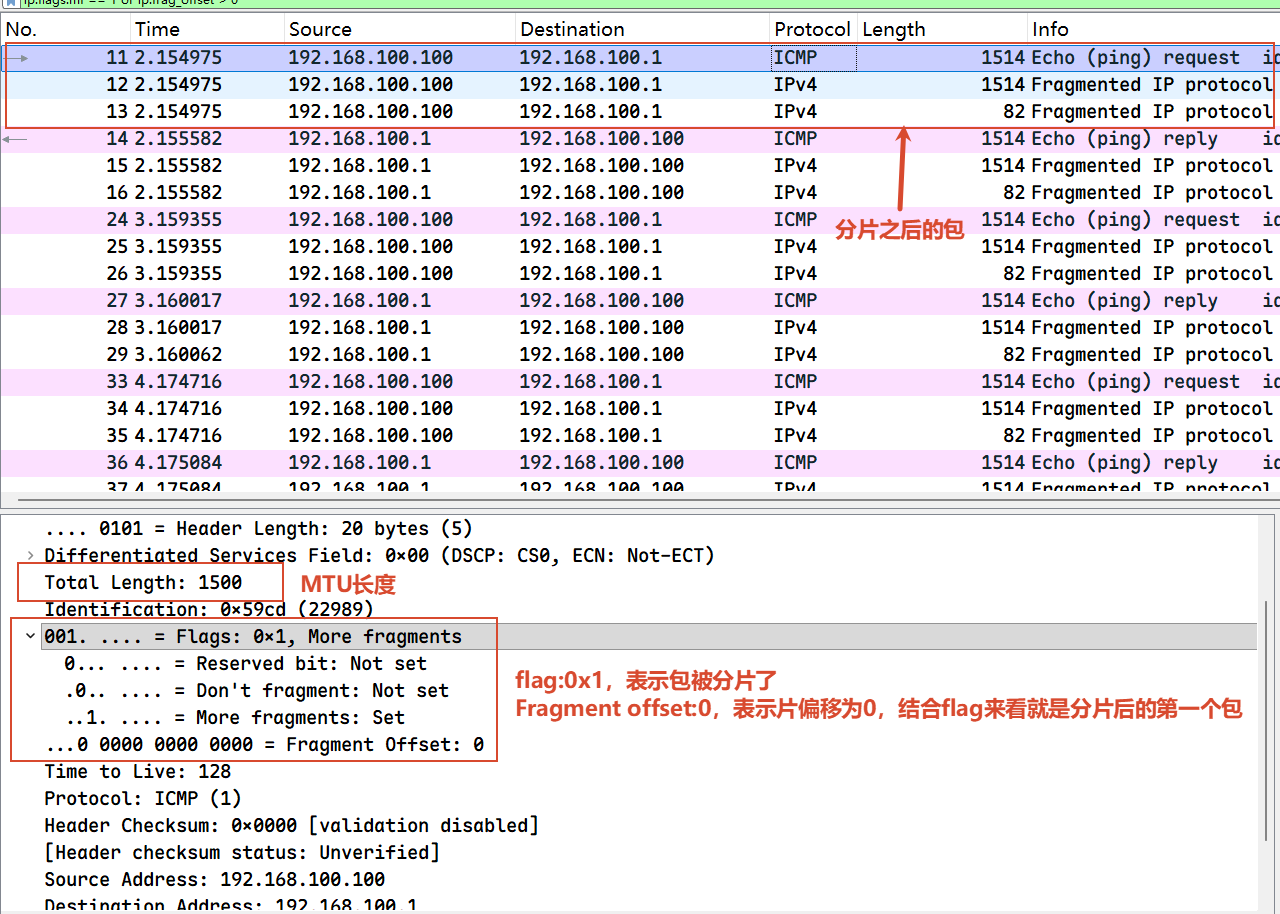

第一个分片

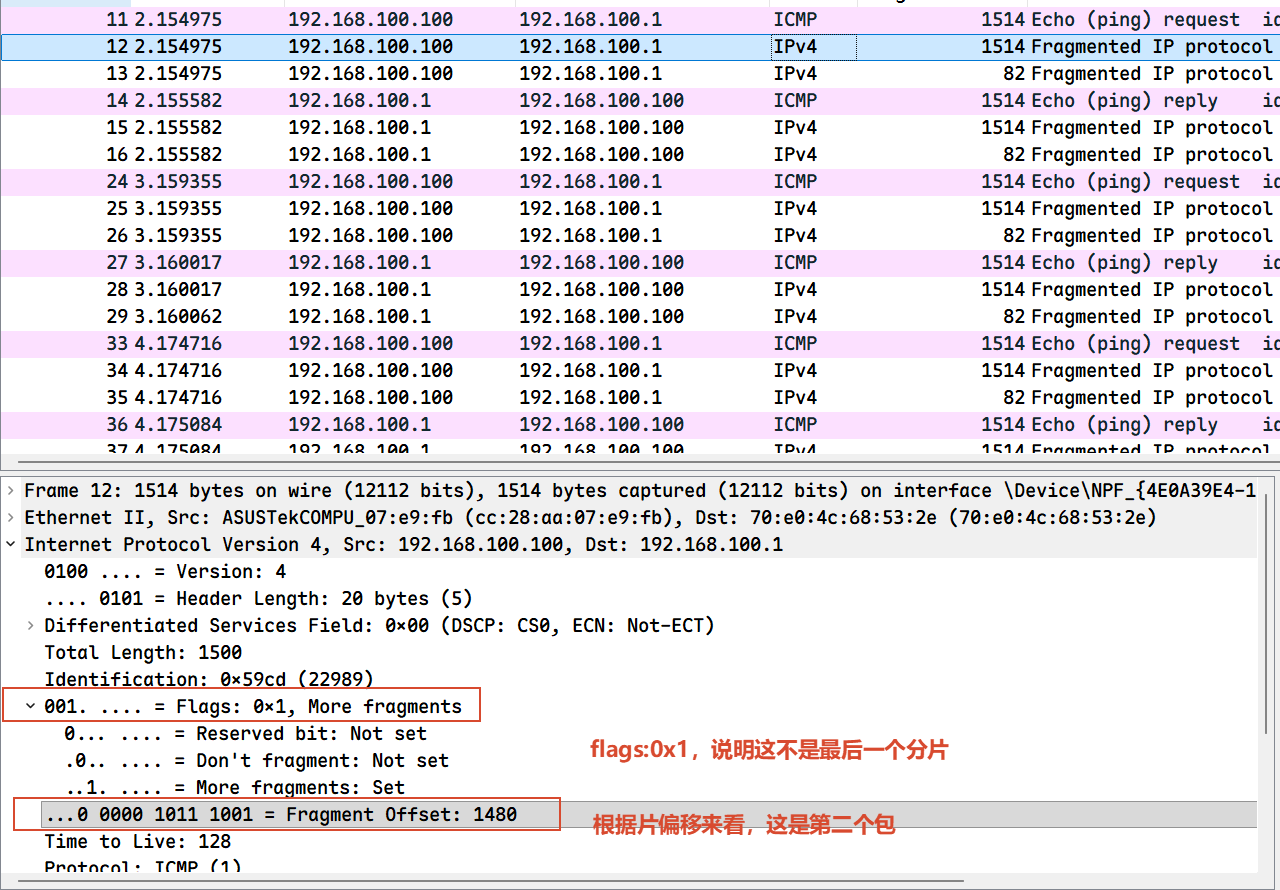

第二个分片(图中片偏移写错了，应该是这个是第二个分片，不是第二个包)

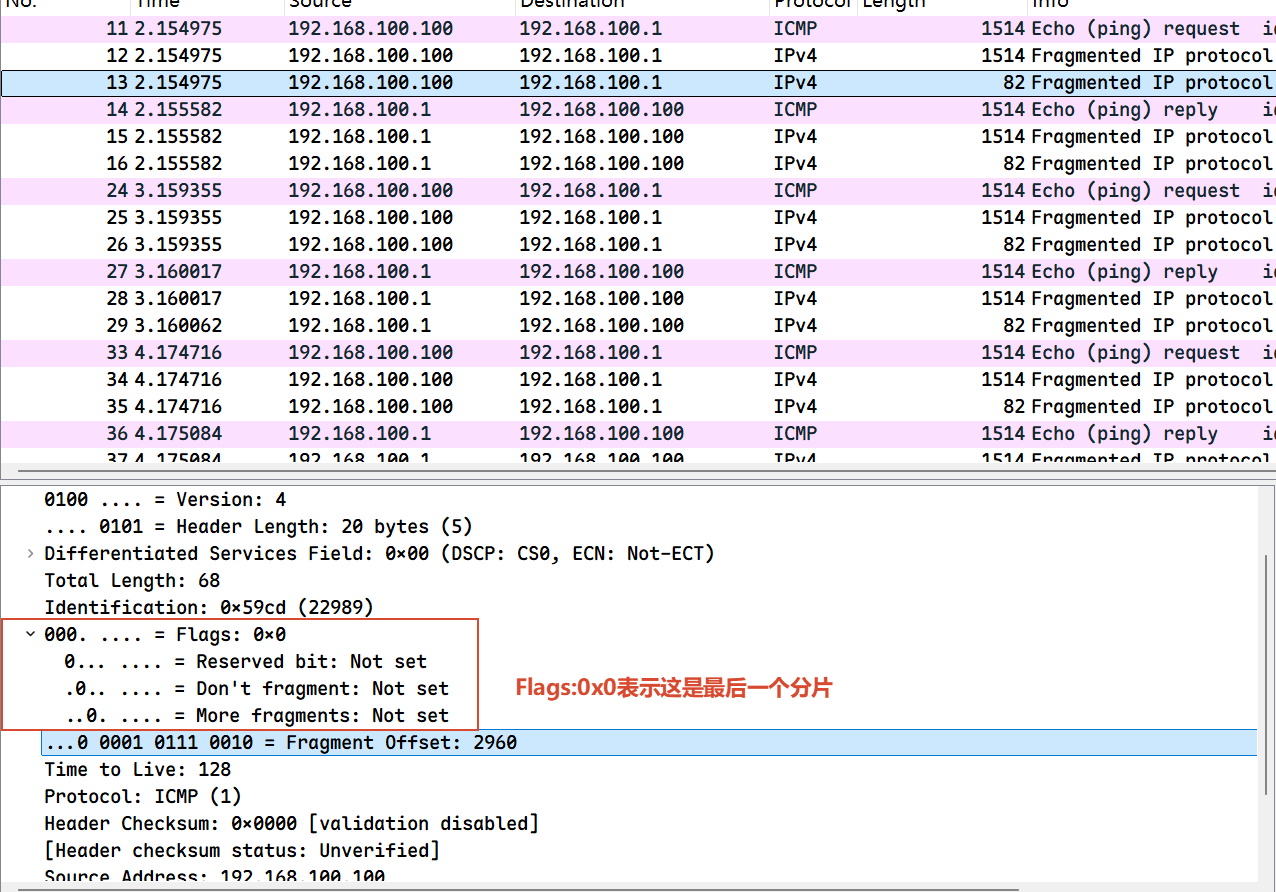

第三个分片

从以上图片可以看出三个分片共用了一个Identification (标识)

分片过的请求包和响应包都是差不多的，只是源和目的地址反过来了
