TCP包分析

TCP

原理

核心特点：
面向连接：通信前必须通过“三次握手”建立连接，通信结束后通过“四次挥手”释放连接；
可靠传输：通过“确认机制、重传机制、排序机制、流量控制、拥塞控制”，保证数据一定送达、顺序正确，丢包后会自动重传；
头部开销大：TCP头部最小20字节，最大60字节（含选项字段），比UDP复杂；
有端口：通过源端口和目的端口，标识应用程序（如HTTP使用80号端口，HTTPS使用443号端口）；
面向字节流：将用户数据拆分为多个字节流，接收方再重组为完整数据，不局限于单个数据报。
核心流程（汇报核心）：TCP通信的完整流程分为3个阶段——三次握手（建立连接）→ 数据传输 → 四次挥手（释放连接），实验中抓包可清晰看到这三个阶段的数据包，是汇报的重点。

三次握手

Client -----SYN seq=0-----> Server

Client <-----ACK+SYN seq=0 ack=1----- Server

Client -----ACK seq=1 ack=1-----> Server

四次挥手

Client -----FIN ACK-----> Server

Client <-----ACK----- Server

Client <-----FIN ACK----- Server

Client -----ACK-----> Server

关于四次挥手我这里为了方便理解只写了客户端发起挥手请求
但是事实上TCP是全双工的，抓包可能会出现服务端先发起回收请求，这是正常的

常见的原因

触发了服务端的 Keep-Aliver 超时（最常见）
当你访问完一个网站后，页面加载完成了，你没有关闭网页，也没有进行下一次点击。

Nginx 默认的 keepalive_timeout 通常是 65秒。
Apache 默认可能只有 5秒。
当这个倒计时归零，而你没有发新的请求时，服务器就会认为你暂时不需要它了，于是主动发送第一个 FIN 包，发起四次挥手。

达到了最大请求次数限制
为了防止某些恶意连接或异常客户端一直占用通道，服务器还会限制一个连接最多能处理多少个 HTTP 请求。

例如 Nginx 的 keepalive_requests 默认是 100 或 1000。
当你在同一个页面里加载了太多的静态资源（图片、JS、CSS），只要请求次数达到了这个上限，服务器就会在最后一个响应发完后，主动发起四次挥手断开，让浏览器去重新建连接。

Web 服务器的网关或代理主动断开
很多现代网站前端有 Nginx 作为反向代理，后端是 Tomcat、Node.js 或 Go。如果后端程序处理完业务关闭了连接，或者代理服务器认为连接闲置了，Nginx 就会代表服务端向你的浏览器发起四次挥手。

序列号和确认号

TCP 把所有要传输的数据（包括控制信息）都看成一个连续的字节流，就像一长串连续的快递包裹。

序列号（Seq）：就是每个字节的唯一快递单号，32 位整数，从 0 到 2^32-1 循环使用。
确认号（Ack）：就是 “我已经收到了所有单号小于 X 的包裹，接下来请你发单号为 X 的包裹”。

SYN（连接请求）和 FIN（断开请求）各占用 1 个序列号：它们是特殊的 “控制包裹”，虽然没有数据，但需要被对方确认，所以必须占一个单号。
纯 ACK（确认包）不占用序列号：它只是告诉对方 “我收到了”，不需要对方再确认自己。
双向独立：客户端和服务器各自维护自己的快递单号系统，互不干扰。就像甲给乙寄快递用甲的单号，乙给甲寄快递用乙的单号。

TCP包分析

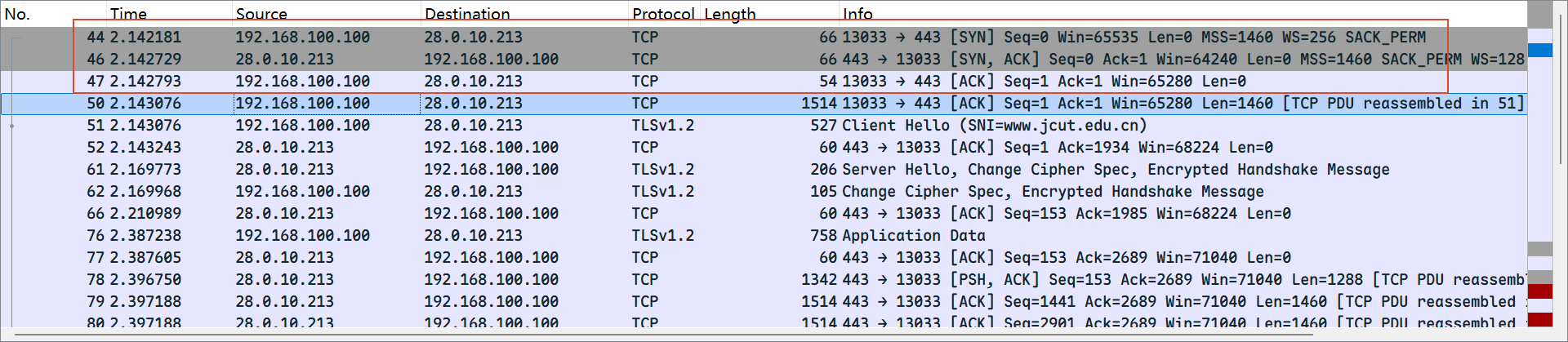

三次握手

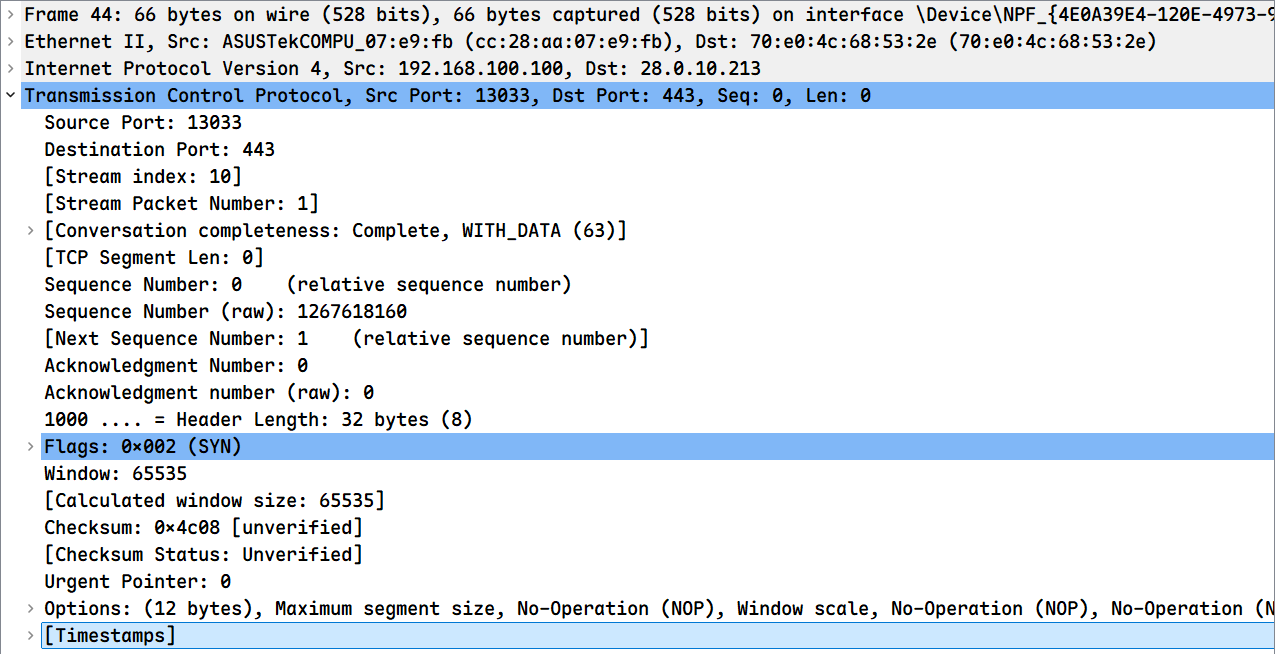

第一个包

Source Port: 13033
- 源端口号，随机分配
Destination Port: 443
- 目标端口，服务器端口
Sequence Number: 0
Sequence Number (raw): 1267618160
- 相对序列号和原始序列号，相对序列号是wireshark为了方便看生成的，原始序列号纯随机生成
Next Sequence Number: 1(relative sequence number)
- 下一个序列号
Acknowledgment Number: 0
Acknowledgment number (raw): 0
- 确认号，此时未收到确认所以为0
Flags: 0x002 (SYN)
- 标志位，SYN=1，其他为0，标识这是SYN包，请求建立连接
Window: 65535
- 这是客户端通告的接收窗口大小，单位是字节。65535是16位窗口字段的最大值，表示客户端初始愿意接收最多65535字节的未确认数据。
Checksum: 0x4c08 [unverified]
- 校验和
Urgent Pointer: 0
- 紧急指针，为0无效
Options: (12 bytes)
- Maximum segment size(MSS): 最大分段大小，告诉服务器自己能接收的最大 TCP 分段长度 (不包含 TCP 和 IP 首部，(通常1500 - IP首部20 - TCP首部 = 1460 ))
- No-Operation(NOP): 空操作，用于填充，使选项长度为 4 字节的整数倍
- Window scale: 窗口缩放因子，用于扩展 TCP 窗口大小。16 位窗口最大只能表示 65535 字节，通过缩放因子可以支持 GB 级别的窗口
- SACK permitted: 服务器支持选择性确认 (Selective Acknowledgment)
- Timestamps: 时间戳选项，有两个核心用途：
  更精确地计算往返时间 (RTT)
  防止序列号回绕 (PAWS)，解决高速网络中 TCP 序列号快速循环导致的新旧报文混淆问题

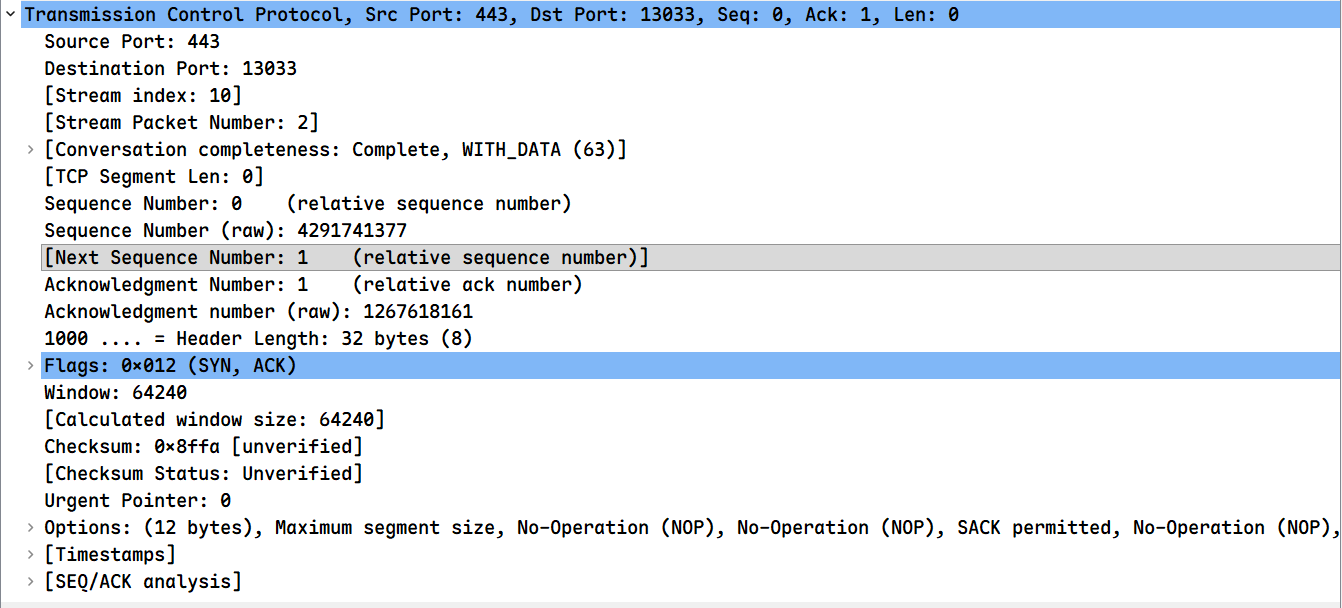

第二个包

Flags: 0x012 (SYN,ACK)
- 这是 TCP 三次握手第二步独有的标志位组合：
- ACK=1：表示这是一个确认报文，确认客户端的 SYN 连接请求
- SYN=1：表示服务器也同意建立连接，并同步自己的初始序列号

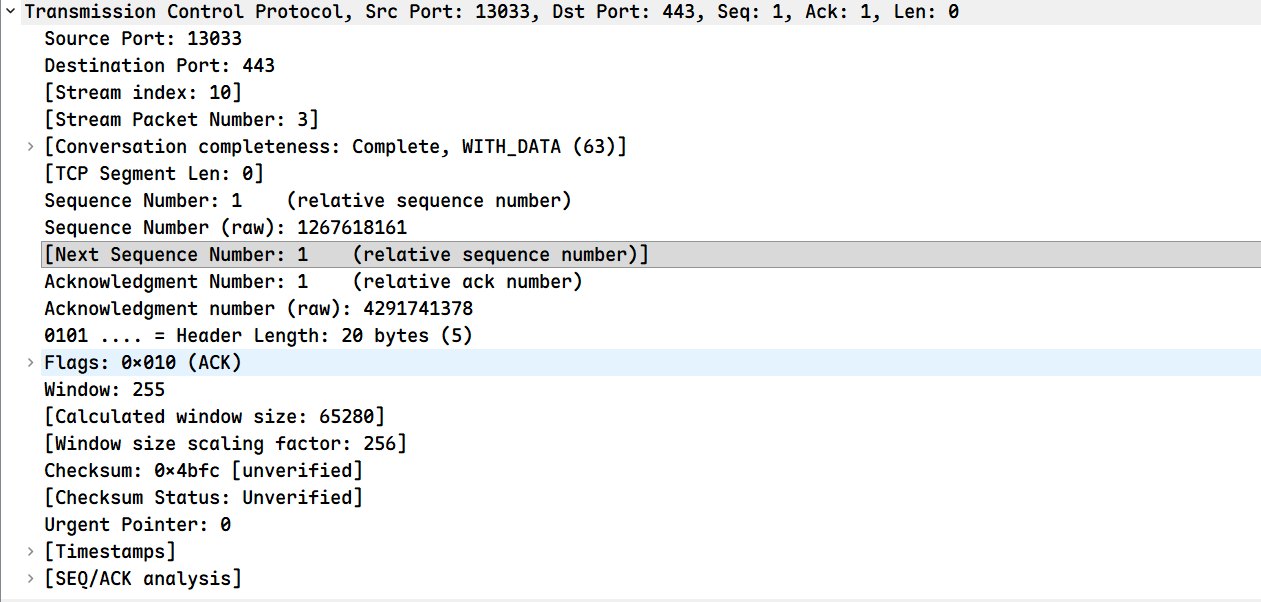

第三个包

Flags: 0x010 (ACK)
- 仅做确认

三次握手流程

客户端主动发起连接，发送 SYN=1 报文，客户端进入 SYN_SENT
服务端收到 SYN，发送 SYN=1 + ACK=1，服务端进入 SYN_RCVD
客户端收到报文，发送 ACK=1，客户端进入ESTABLISHED已连接
服务端收到ACK：进入ESTABLISHED已连接

连接建立完成，开始传数据

关于序列号和确认号

第一个包：客户端 → 服务器（SYN）

客户端独立随机生成自己的初始序列号 ISN（原始值：1267618160），Wireshark 为了方便显示为相对序列号 0
客户端还未收到服务器任何数据，所以确认号初始化为 0
本次消耗序列号：1 个（SYN 标志位）
客户端下一个要发送的序列号：0 + 1 = 1

服务端接收到 SYN 后：

服务端独立随机生成自己的初始序列号 ISN（原始值：4291741377），Wireshark 显示为相对序列号 0
服务端根据公式计算确认号：客户端Seq(0) + 消耗数量(1) = 1
服务端下一个要发送的序列号：0 + 1 = 1

第二个包：服务器 → 客户端（SYN+ACK）

服务端发送自己的 SYN（消耗 1 个序列号）和对客户端 SYN 的确认
序列号：自己的初始序列号0
确认号：刚才计算好的1
本次消耗序列号：1 个（只有 SYN 消耗，ACK 不消耗）

客户端接收到 SYN+ACK 后：

客户端根据公式计算确认号：服务端Seq(0) + 消耗数量(1) = 1
客户端下一个要发送的序列号：还是1（因为上一个包已经消耗完了 0 号）

第三个包：客户端 → 服务器（纯 ACK）

客户端发送对服务端 SYN 的确认
序列号：自己上一个包的下一个序列号1、
确认号：刚才计算好的1
本次消耗序列号：0 个（纯 ACK 不消耗）
客户端下一个要发送的序列号：还是 1（因为没消耗）

服务端接收到 ACK 后：

服务端下一个要发送的序列号：还是1
服务端的确认号：保持1（因为纯 ACK 不消耗序列号，不需要更新）

往后的包就是如此交替往复，参照公式

1	`确认号(Ack) = 对方本次发送的起始序列号(Seq) + 对方本次消耗的序列号总数`

对方本次消耗的序列号总数 =

如果是 SYN 包：1
如果是 FIN 包：1
如果是数据包：TCP Segment Len（数据长度）
如果是纯 ACK 包：0

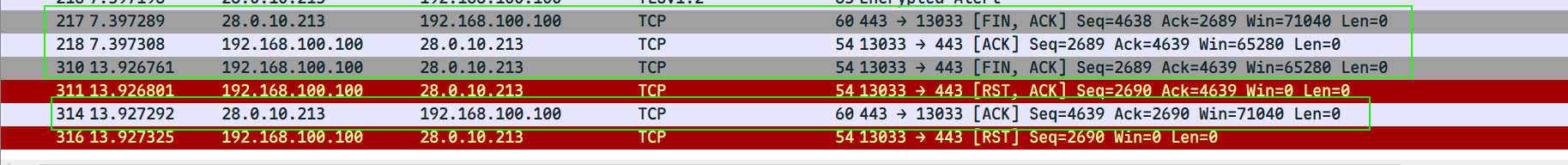

四次挥手

四次挥手包结构和三次握手结构类似

挥手流程：

客户端发送FIN=1并进入FIN_WAIT_1状态，等待服务器的确认
服务端收到FIN=1后立刻发送ACK=1，服务器进入CLOSE_WAIT状态
客户端收到这个ACK后，进入FIN_WAIT_2状态，继续等待服务器的FIN报文
服务器TCP发送一个FIN=1的报文段，服务器进入LAST_ACK状态
客户端收到服务器的 FIN 报文后，立即发送一个ACK=1的确认报文段，客户端进入TIME_WAIT状态
服务器收到这个ACK后，立即进入CLOSED状态，连接正式关闭
