ARP包分析

ARP

原理

核心逻辑：

1. 当主机需要与同网段的其他设备通信时，会先检查本地ARP缓存（相当于通讯录）
2. 若没有目标IP对应的MAC地址，就会发送ARP广播请求，询问“哪个设备拥有这个IP地址，请告诉我你的MAC 地址”；
3. 拥有该IP的设备会发送ARP单播应答，告知自己的MAC地址；
4. 请求方收到应答后，会将IP-MAC映射存入ARP缓存，后续通信直接使用该映射，无需重复请求。

ARP缓存查看方法：
Windows

arp -a //查看当前arp缓存
arp -d * //清除arp缓存

Linux

arp -vn //查看当前arp缓存
ip neigh flush all //清空arp缓存

ARP操作码

标识	对应内容
1	请求
2	应答
3	请求(已淘汰)
4	应答(已淘汰)

ARP包分析

1. 打开wireshark抓包功能
2. cmd中清空arp缓存
3. 随便ping局域网ip
4. 停止抓包

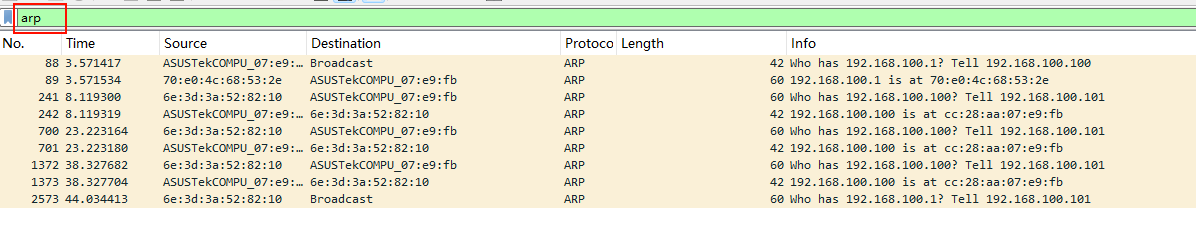

在捕获过滤器中输入arp，图中都是arp包

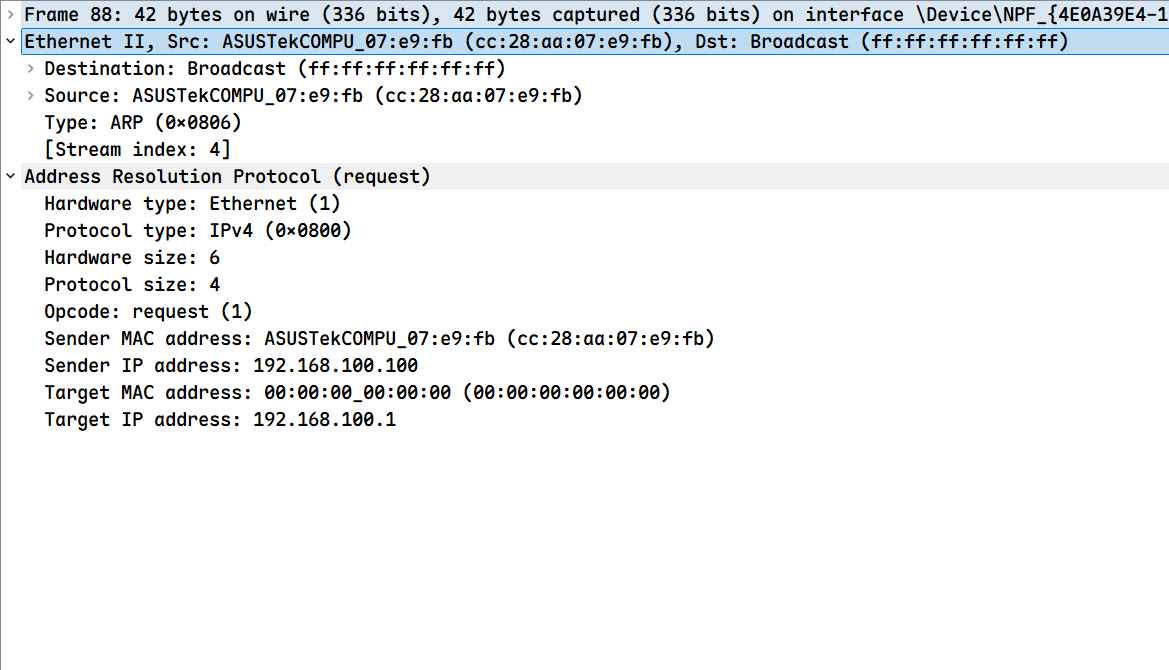

ARP请求包

Info: Who has 192.168.100.1? Te11 192.168.100.100

可以理解为谁是192.168.100.1(目的IP或者网关)，告诉192.168.100.100(本机)

Ethernet II(数据链路层):

1. Destination: Broadcast (ff:ff:ff:ff:ff:ff)
   • 目的MAC地址，广播地址，以为不知道目的MAC所以需要广播询问局域网内的所有设备
2. Source: ASUSTekCOMPU_07:e9:fb (cc:28:aa:07:e9:fb)
   • 源MAC地址，即自己的MAC地址
3. Type: ARP (0x0806)
   • 类型字段，表示该帧为ARP数据协议包

Address Resolution Protocol (ARP层):

1. Hardware type: Ethernet (1)
   • 硬件类型，值为1，固定不变
2. Protocol type: IPv4 (0x0800)
   • 协议类型
3. Hardware size: 6
   • 硬件地址长度
4. Protocol size: 4
   • 协议地址长度
5. Opcode: request (1)
   • 操作码，值1为请求包
6. Sender MAC address: ASUSTekCOMPU_07:e9:fb (cc:28:aa:07:e9:fb)
   • 发送方MAC地址
7. Sender IP address: 192.168.100.100
   • 发送方IP地址
8. Target MAC address: 00:00:00_00:00:00 (00:00:00:00:00:00)
   • 目的MAC地址，表示未知
9. Target IP address: 192.168.100.1
   • 目的IP地址

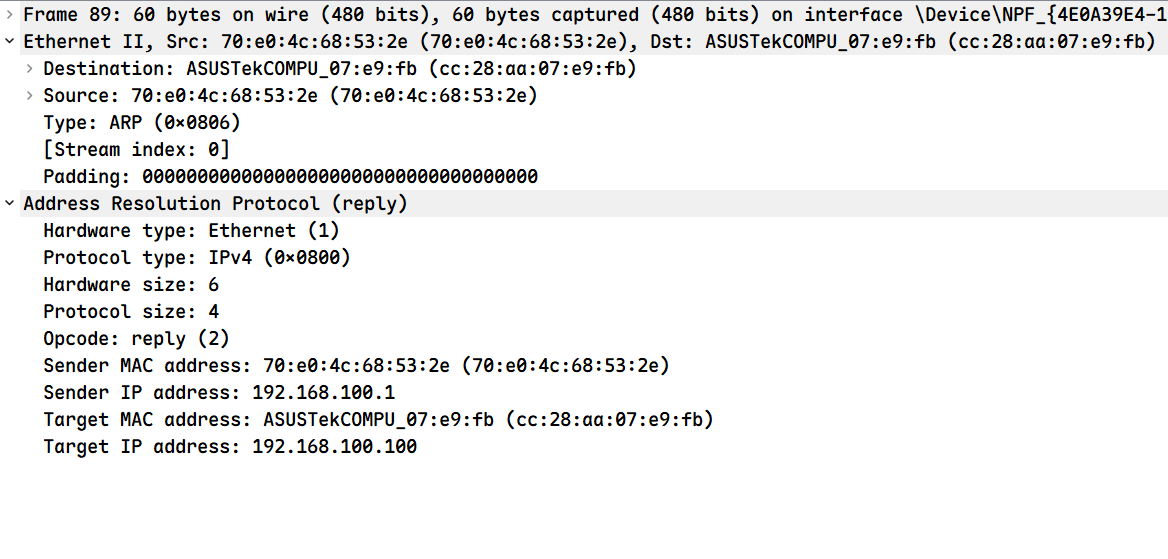

ARP应答包

Info: 192.168.100.1 is at 70:e0:4c:68:53:2e
应答192.168.100.1是70:e0:4c:68:53:2e

请求包相比区别

1. 目的和源地址反过来
2. Opcode: reply (2)
   • 操作码，值2为应答包

当192.168.100.100接收到应答包了之后就会存到arp缓存中
192.168.100.1对应的mac是70:e0:4c:68:53:2e
